UJIKAJI MAKMAL METALURGI Muka Surat 34 drp. 43

TEORI :

Permukaan patah baki : kasar

Permukaan patah lesu : licin dengan
garisan-garisan tertumpu

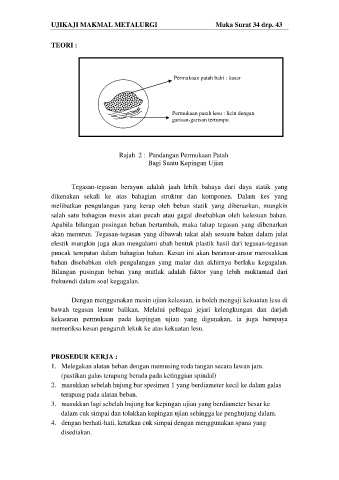

Rajah 2 : Pandangan Permukaan Patah
Bagi Suatu Kepingan Ujian

Tegasan-tegasan berayun adalah jauh lebih bahaya dari daya statik yang
dikenakan sekali ke atas bahagian struktur dan komponen. Dalam kes yang
melibatkan pengulangan yang kerap oleh beban statik yang dibenarkan, mungkin
salah satu bahagian mesin akan pecah atau gagal disebabkan oleh kelesuan bahan.
Apabila bilangan pusingan beban bertambah, maka tahap tegasan yang dibenarkan
akan menurun. Tegasan-tegasan yang dibawah takat alah sesuatu bahan dalam julat
elestik mungkin juga akan mengalami ubah bentuk plastik hasil dari tegasan-tegasan
puncak tempatan dalam bahagian bahan. Kesan ini akan beransur-ansur merosakkan

bahan disebabkan oleh pengulangan yang malar dan akhirnya berlaku kegagalan.
Bilangan pusingan beban yang mutlak adalah faktor yang lebih muktamad dari
frekuendi dalam soal kegagalan.

Dengan menggunakan mesin ujian kelesuan, ia boleh menguji kekuatan lesu di
bawah tegasan lentur balikan. Melalui pelbagai jejari kelengkungan dan darjah
kekasaran permukaan pada kepingan ujian yang digunakan, ia juga berupaya
memeriksa kesan pengaruh lekuk ke atas kekuatan lesu.

PROSEDUR KERJA :
1. Melegakan alatan beban dengan memusing roda tangan secara lawan jam.

(pastikan galas terapung berada pada ketinggian spindal)
2. masukkan sebelah hujung bar spesimen 1 yang berdiameter kecil ke dalam galas
terapung pada alatan beban.
3. masukkan lagi sebelah hujung bar kepingan ujian yang berdiameter besar ke
dalam cuk simpai dan tolakkan kepingan ujian sehingga ke penghujung dalam.
4. dengan berhati-hati, ketatkan cuk simpai dengan menggunakan spana yang
disediakan.
