UJIKAJI MAKMAL METALURGI Muka Surat 39 drp. 43

Tenaga yang diserapkan oleh spesimen boleh dikira melalui perubahan dalam
tenaga bagi pendulum dari sebelum ia menghentam spesimen sehingga ia mencapai
ke tahap puncak. Dalam erti kata yang lain, apabila jisim pendulum berada pada
keadaan pegun pada bahagian terakhir hayunan, ia tidak mengandungi tenaga kinetik,
dan keadaan tenaganya kemudian boleh ditukarkan kepada tenaga keupayaan dalam
pertimbangan asas. Merujuk kepada gambarajah 2 di bawah, kita boleh mengira
ketinggian permulaan dan terakhir pendulum, oleh itu, tenaga keupayaan bagi setiap
keadaan adalah merujuk kepada:

Ui = mghi

di mana Ui ialah tenaga keupayaan pada titik i , m ialah jisim, g adalah pecutan
disebabkan oleh graviti dan h adalah ketinggian di atas mana-mana rujukan yang
diambil. Oleh itu, tenaga yang diserapkan oleh bahan akan berbeza di antara keadaan
tenaga keupayaan peringkat permulaan dan peringkat akhir.

Gambarajah 1: Hanyunan Ujian Hentaman

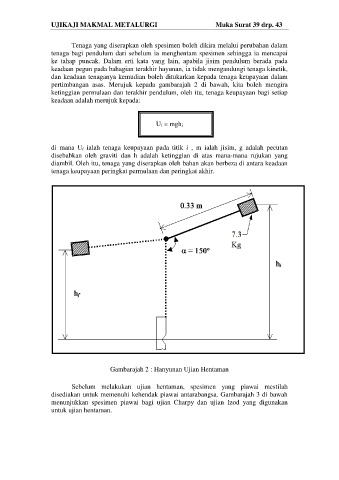

Gambarajah 2 : Hanyunan Ujian Hentaman

Sebelum melakukan ujian hentaman, spesimen yang piawai mestilah
disediakan untuk memenuhi kehendak piawai antarabangsa. Gambarajah 3 di bawah
menunjukkan spesimen piawai bagi ujian Charpy dan ujian Izod yang digunakan
untuk ujian hentaman.
